Flujómetros electromágneticos para la medida del flujo de las aguas residuales en abastecimiento de agua municipal o STP

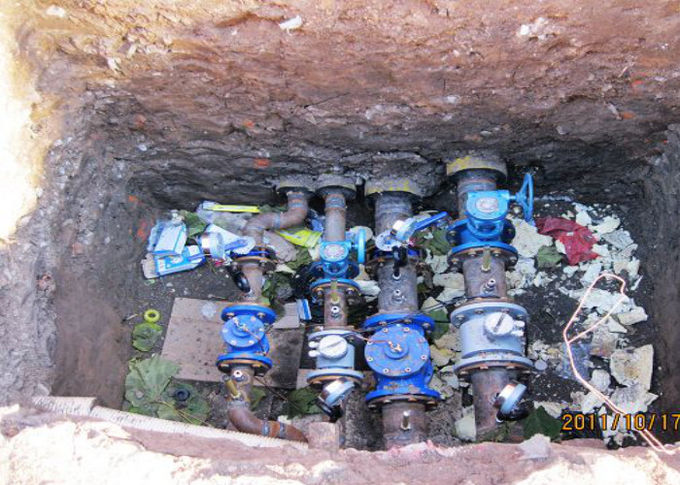

Cómo utilizar el metro de flujo magnético
Los flujómetros electromágneticos miden la velocidad de líquidos conductores en tubos, tales como agua, ácidos, cáustico, y mezclas. Los flujómetros magnéticos pueden medir correctamente cuando la conductividad eléctrica del líquido es mayor que los aproximadamente 5μS/cm. Tenga cuidado porque usa flujómetros magnéticos en los líquidos con conductividad baja, tal como agua desionizada, el agua de alimentación de la caldera, o los hidrocarburos, puede hacer el flujómetro apagar y el caudal nulo de la medida.
Ventajas
El flujómetro magnético no obstruye flujo, así que puede ser aplicado a los líquidos limpios, sanitarios, sucios, corrosivos y abrasivos. Los flujómetros magnéticos se pueden aplicar al flujo de líquidos que sean conductores, así que los hidrocarburos y los gases no se pueden medir con esta tecnología debido a su naturaleza no-conductora y estado gaseoso, respectivamente.
Los flujómetros electromágneticos no requieren funcionamiento recto mucho por aguas arriba y rio abajo así que pueden ser instalados en funcionamientos relativamente cortos del metro. Los flujómetros magnéticos requieren típicamente 3-5 diámetros de funcionamiento contra la corriente recto y 0-3 diámetros de funcionamiento rio abajo recto medido del avión de los electrodos del flujómetro magnético.
Exactitud
| Diámetro del tubo (milímetros) |
Velocidad (m/s) |
Exactitud |
| 3-20 |
<0> | + 0,25% FS |
| 0.3-1 |
+ lectura 1,0% |
| 1-15 |
+ 0,25% lecturas |
| 25-600 |
0.1-0.3 |
+ 0,25% FS |
| 0.3-1 |
+ 0,5% lecturas |
| 1-15 |
+ 0,3% lecturas |
| 700-3000 |
<0> | + 0,25% FS |
| 0.3-1 |
+ lectura 1,0% |
| 1-15 |
+ 0,25% lecturas |
El poner a tierra
Del terminal G de la vivienda del metro de flujo a poner a tierra por el cable de cobre mínimo 1.6mm2, resistencia < 10="">
Datos técnicos
| Nombre de producto |
Flujómetro electromágnetico |
| Tipo de producto |
Local|exhibición compacta |
Exhibición remota |
Convertidor de señal |
| Modelo |
IYF-E |
IYF-F |
IRT |
| Diámetro del tubo (milímetros) |
DN10-DN2000 |
| Fuente de alimentación |
100-240 VAC/18-36 VDC |
| Exactitud |
+ 0,5% |
+ 0,5% |
+ 0,5% |
| Consumo de energía |
<6w> | <6w> | <6w> |
| Grado del recinto |
IP65 |
IP68 |
IP65 |
| Temperatura líquida |
-25-120℃ |
-25-120℃ |
-25-120℃ |
| Temperatura ambiente |
-25-50℃ |
-25-50℃ |
-25-50℃ |
| Humedad relativa |
10-90% |
10-90% |
10-90% |
| Ratio del metro |
1:100 |
1:100 |
1:100 |
| Sentido de chorro |
flujo de la BI-dirección |
flujo de la BI-dirección |
flujo de la BI-dirección |
| Comunicación |
RS485/Bacnet |
RS485/Bacnet |
RS485/Bacnet |
| Salida de la señal |
4-20mA/Pulse/Frequency |
4-20mA/Pulse/Frequency |
4-20mA/Pulse/Frequency |
Características
- Virtualmente ninguna pérdida de presión
- Conveniente medir para la amplia gama de medios líquidos conductores
- Ningunas piezas móviles
- Conexión del puerto de los rebordes
- Estándar RS485
- Conveniente para el diámetro p de los tubos a 2000 milímetros
- Ratio grande del metro
- Alta exactitud
- 4 a la salida de 20 mA/frecuencia/pulso

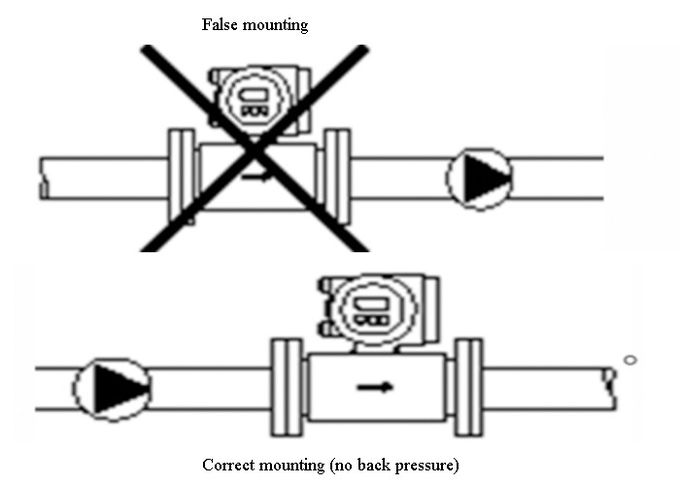

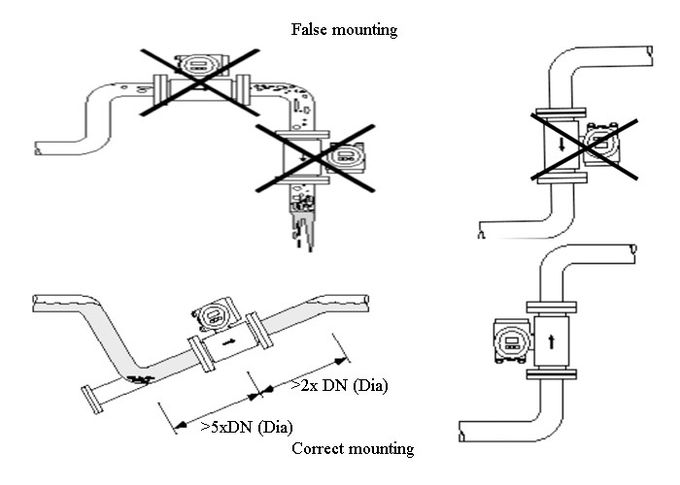

Aviso del soporte
Selección modelo
Líquido medidor aplicable:
- Medios líquidos conductores, conductividad > 5 µS/cm
- Diversas soluciones acuosas conductoras, soluciones del agua, ácido y cáusticos
- Mezclas, barros y líquidos abrasivos del transporte de la grasa, líquido corrosivo, agua del grifo municipal, aguas residuales, sucias
agua, efluente, molino fibroso, viscoso, de papel, comida y bebida
medición No-aplicable intermedia
- Gas industrial, aire comprimido, vapor, o líquido con el contenido grande del gas
- El líquido es conductor no-conductor o bajo, como el aceite lubricante, aceite limpio, criogénico, agua de enfriamiento, pura
agua, gas limpio, etc.
El aviso en la selección de tipo local y el telecontrol mecanografían:
El tipo remoto significa que la exhibición del transmisor y del convertidor está montada en las ubicaciones diferentes, él ha sugerido para seleccionar
remoto mecanografíe adentro las condiciones siguientes:
- La temperatura de la temperatura ambiente o de la sol de la exhibición del convertidor está sobre el ℃ 60
- La humedad alta o el aire corrosivo existió
- Vibración seria del tubo
- El metro magnético necesita ser suspendido o sumergible, lea difícil
- La otra condición abrasiva
| I |
Modelo |
|
|
|
|
|
|
|
| |
YF |
Flujómetro electromágnetico |
| |
TF |
Turbina |
| |
VF |
Votex |
| |
LX |
Rueda de la paleta |
| |
T |
Ultrasónico |
| |
|
Modo de visualización de E/F |
E: acuerdo/exhibición local, F: exhibición remota |
| |
|
|
Diámetro del tubo |
Mecanografíe (milímetros) |
| |
|
|
xxxx |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400,
500, 600, 800, 1000
|
| |
|
|
Código |
Exactitud |
| |
|
|
1 |
+ 0,5% FS |
| |
|
|
2 |
+ FS 1,0% |
| |
|
|
3 |
+ 0,2% FS |
| |
|
|
|
Código |
Tipo |
| |
|
|
|
N |
Convertidor: 12/24 VDC, salida de pulso |
| |
|
|
|
A |
Transmisor: 24VDC, outpt 4-20mA |
| |
|
|
|
B |
Inteligente, batería del león, ninguna exhibición local |
| |
|
|
|
G |
Smart, exhibición local, salida 4-20mA |
| |
|
|
|
C1 |
Smart, exhibición local, RS485 |
| |
|
|
|
C2 |
Smart, exhibición local, CIERVO |
| |
|
|
|
|
Código |
Tipo |
| |
|
|
|
|
S |
Entramado de acero de carbono |
| |
|
|
|
|
L |
Entramado de acero inoxidable |
| |
|
|
|
|
G |
Vivienda de alta presión |
| |
|
|
|
|
HL |
electrodo 316L |
| |
|
|
|
|
HTi |
Electrodo Titanium |
| |
|
|
|
|
HTa |
Electrodo de Tantlum |
| |
|
|
|
|
HC |
Electrodo de Hastelloy-C |
| |
|
|
|
|
L1 |
Medios líquidos |
| |
|
|
|
|
L2 |
Medios del gas |
| |
|
|
|
|
P |
Remuneración de la presión |
| |
|
|
|
|
T |
Remuneración de temperatura |
| |
|
|
|
|
Pinta |
Pressure&Temp. Remuneración |
| |
|
|
|
|
F |
Trazador de líneas de PTFE |
| |
|
|
|
|
X |
Trazador de líneas de goma |
|
Muestra: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, exhibición local, diámetro: 100m m, + 0.5%FS, entramado de acero de carbono,
elegante, 4-20mA outpt, RS485, 316L electrodos, medios metro líquido, trazador de líneas de PTFE
|
Diámetro del tubo, volumen de flujo y dimensión del producto
| Diámetro |
Volumen de flujo (m3/h) |
Dimensión del producto (milímetro) |
| (milímetro) |
Normal |
Minuto |
Máximo |
L |
D |
H |
H1 |
| 15 |
1,5 |
0,06 |
9,5 |
150 |
95 |
272 |
254 |
| 20 |
2,5 |
0,11 |
16,9 |
105 |
277 |
254 |
| 25 |
3,5 |
0,18 |
26,5 |
115 |
283 |
254 |
| 32 |
6 |
0,29 |
43,6 |
140 |
297 |
270 |
| 40 |
10 |
0,45 |
67,8 |
150 |
307 |
280 |
| 50 |
15 |
0,71 |
106,0 |
200 |
165 |
318 |
294 |
| 65 |
25 |
1,19 |
179,1 |
185 |
337 |
313 |
| 80 |
40 |
1,81 |
271,4 |
200 |
352 |
326 |
| 100 |
60 |
2,83 |
424,1 |
250 |
220 |
371 |
344 |
| 125 |
100 |
4,42 |
665 |
250 |
401 |
372 |
| 150 |
135 |
6,36 |
954 |
300 |
285 |
431 |
403 |
| 200 |
250 |
11,3 |
1696 |
350 |
340 |
486 |
460 |
| 250 |
375 |
17,66 |
2650 |
400 |
395 |
547 |
511 |
| 300 |
540 |
25,43 |
3817 |
450 |
445 |
597 |
565 |
| 350 |
735 |
34,62 |
5195 |
505 |
657 |
620 |
| 400 |
960 |
45,22 |
6785 |
500 |
565 |
717 |
675 |
| 450 |
1200 |
57,23 |
8588 |
550 |
615 |
757 |
727 |
| 500 |
1500 |
70 |
10602 |
600 |
670 |
817 |
782 |
| 600 |
2160 |
100 |
15268 |
780 |
917 |
782 |
| 700 |
2950 |
138 |
20781 |
700 |
895 |
1027 |
1068 |
| 800 |
3850 |
180 |
27100 |
800 |
1015 |
1137 |
1157 |
Usos industriales
| Sustancia química |
Comida y bebida |
Molino de papel |
| Metalurgia |
Protección del medio ambiente |
Hidráulico |
| Mina |
Inoxidable |
Petróleo |
| Farmacia |
Aire acondicionado |
Instalación para tratamiento de efluentes |
| Desalación del agua de mar |
Farmacia |
Tratamiento de aguas |
Ventaja competitiva
- Conformidad a los estándares internacionales: ISO14001, GB/T28001, ISO9001-2008/GB/T50430
- Control de proceso estricto
- Equipo avanzado de la calibración
- Equipo del ingeniero
Control de proceso

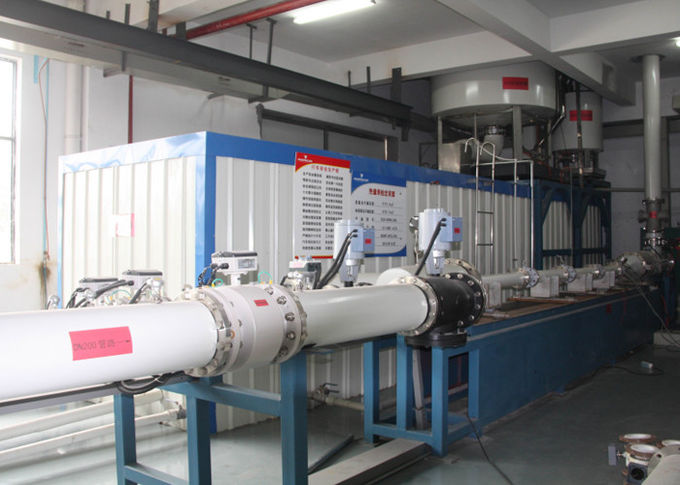

Equipo de la calibración
